- 商品名稱：射頻導納料位儀
- 添加時間：2019-07-03 16:37:41
-
介紹：
概述
QX系列智能開關式射頻導納料位儀是一套有******創意和適用面廣的高度智能化 物位控制儀表，射頻導納料位儀是在智能射頻料位的技術基礎上研制出來 的能夠克服以往傳統的測量方式對精度的影響和復雜的調校 步驟給用戶帶來的煩惱。Level-Ease智能開關式射頻導納料位儀測量精度高，免維 護，使用成本低。產品廣泛應用于石化、食品、冶金、電力、 礦業、水利、制藥等領域。
射頻導納料位計的詳細資料：
射頻導納料位計儀表特點
■通用性強： 應用于各種場合，飛灰，顆粒、粉體、液體、粘稠、導電和非導電物料。
■抗粘電路： 采用抗粘附電子線路可以去除物料粘附而產生的虛假信號。
■探針可拆式： 與控制器可分離，鍍金觸針連接，安裝拆除不影響進出料。
■耐高低溫：適合-80℃至l80℃的工作環境，還提供棒式；平板式陶瓷高溫（耐溫800度）。
■輸出容量大： 采用容量為2A，220Vac的繼電器觸點輸出，并有狀態燈顯示工作狀態．0-30秒延時功能。
■貼片技術： 使電子線路抗振性更強，電路參數更穩定和可靠。
■浪壓技術： 提高了探針的使用壓力。
|
射頻導納料位計技術參數繼電器容量：DPDT，額定2A，220Vac或1.，28VDC延時：0-30秒連續可調電源：220Vac或24V/dc功率：3W感應度：0．3pF-800pF物料溫度：-80℃至180℃（大于180℃可用高溫）電路耐溫：-40℃至66℃失電保護：高低模式，現場可調外殼：IP65，重型鑄鋁外殼參數安裝螺紋：l＂NPT材料：不銹鋼、Teflon接液介質：不銹鋼電氣接口：PGll或3／4＂NPT工作壓力和溫度關系：25kg/cm2@-80℃ 20kg/cm2@38℃ 10kg/cm2@85℃ 5kkg/cm2@120℃ Okg/cm2@180℃ |

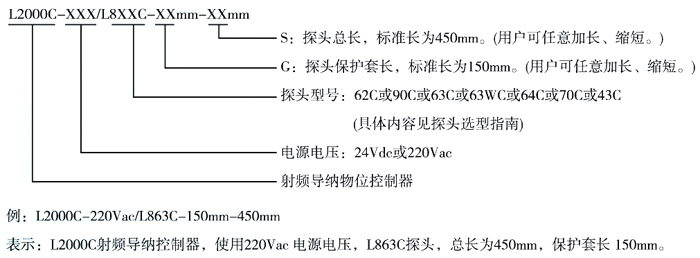

射頻導納料位計選型指南 |
|

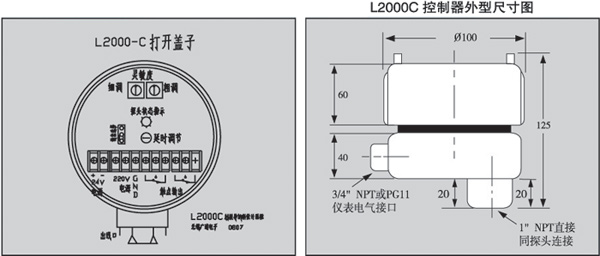

L2000C控制器電氣接線圖 |
|
選型指南 |
|
安裝指導 |
|
校準 |
1)靈敏度的校正 |
| 當進行調節時，請注意這些總的規則：
*將2個靈敏度調節電位器順時針旋轉增加靈敏度。
*當兩個靈敏度控制調好后，紅色燈亮．表示探針上“有”物料存在．綠色燈亮．表示(無)物料存在。
*安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘預熱。調節位置和指示燈參見圖例。
A)測量非導電物料，調節細(P)靈敏度控制到中間位置，然后慢慢調節粗靈敏度直到狀態燈剛剛變綠點，記下“空”的位置。然后，將插入物料重調細(n靈敏度控制(不接觸粗調靈敏度)剛好變?yōu)榧t點，記下它的位置。注意兩個記號的不同，并且重調細(P)靈敏度控制到兩記號的中間位置。這就是一個完整的調試過程。
注意：細調可旋轉的角度應有20度，如果少于20度，請與廠家商量。建議對于非水基工藝液體(不導電液體)安裝方法是垂直安裝．當液體到達loom時。
B)對于水基液體(導電液體)(金屬容器)：反時針調節靈敏度粗調(c)至，因?yàn)閷?dǎo)電液體容易測量，只需碰到傳感即可，這個過程提供的抗粘附能山。這是個完整的調節過程。
C)對于水基液體(導電)非金屬容器)：參照A)，但細調(F)為正好綠色位置。有料) |
2)時間延時 |
L2000-C包括0-30秒可調時間延時，有延時開；延時關模式。這種模式典型的用處是控制繼電器的(抖動)，或者控制循環順序。
出廠時延時控制設為零(反時針到底位置)。當用延時來去除繼電器抖動時，僅要求旋轉很少的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點．超過量和不到量與延時比例有關。
注意：一般情況延時為零 |
3)失電保護模式選擇 |
故障工作反映大多數主要的故障情況．包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為故障。這個動作由靠近控制面板中間線位置(延時調節左邊)的一個小的跳節器完成。參見圖。(H)位置顯示高位警報， “L”位置顯示低位警報。 |
射頻導納料位計快速校準方法 |
| 1、將和表頭按正確方法連接好，接上電源。注意電源電壓是否正確。預熱3分鐘。
2、儀表面板上的3個電位器可調范圍在8點鐘到4點鐘范圍，不能360度旋轉，否則損壞電位器。綠燈代表正常狀態，紅燈代表狀態。
3、電位器F—代表細調(簡稱F)：電位器C——代表粗調(簡稱C)；電位器DLY—代表延時輸出(簡稱DLY)：延時時間0-30秒)，可任意設置或關閉。
4、一般情況，將失電保護(FALLSAFE)插片放在L的位置上，關閉延時(逆時針旋轉到底)。
5、將F放在l 2點鐘的位置上，調節C，在10---2點鐘位置左右打到臨界點(先順時針綠燈翻轉到紅燈，再逆時針紅燈翻轉到綠燈的位置)，此位置稱為監界點。如果通電后已經是紅燈，則針調節C，當紅燈變?yōu)榫G燈時，即為臨界點。
6、再順時針調節F，找到一個更加準確的臨界點。此時應顯示綠燈狀態。
7、(a)如果是應用于粉灰系統，則把F從臨界點位逆時針旋轉20度左右即可。 |
