液/物位儀表系列

ye-/-wu-wei-yi-biao-xi-lie

商品名稱：智能雷達物位計
添加時間：2019-07-03 16:33:16

介紹：

測量原理
QXD800系列智能雷達物位計發射極短的微波脈沖通過天線系統發射并接收。智能雷達物位計雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定的測量。即使工況比較復雜的情況下，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介質：
QXD800系列智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束熱量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
產品簡介：

QXD800系列智能雷達物位儀表類別QXD801QXD802QXD803應 用過程條件簡單，腐蝕性的液體、漿料、固體比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐存儲或過程容器腐蝕性的液體、漿料、固體比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐適應各種存儲容器或過程計量環境，液體、漿料、固體比如：原油、輕油儲罐原煤、粉煤倉位揮發性液體儲罐焦碳料位漿料儲罐固體顆粒測量范圍20米20米35米過程連接螺紋法蘭法蘭過程溫度-40-130℃-40-150℃-40-250℃過程壓力-1.0-3bar-1.0-20bar-1.0-40bar重復 性± 3mm± 3mm± 3mm精度< 0.1%< 0.1%< 0.1%頻率范圍6.8GHz6.8GHz6.8GHz防爆/防護等級EXiaIICT6/IP68EXiaIICT6/IP68EXiaIICT6/IP68信號輸出4…20mA/HART(兩線)4…20mA/HART兩線)4…20mA/HART(兩線)

安裝指南

安裝說明推薦距離（1）墻至安裝短管的外壁：離罐壁為罐直徑1/6處，距離為200mm。不能安裝在入料口的上方（4）。不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。罐內安裝在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。對稱裝置（2），如真空環，加熱線圈，擋板等等。如果罐內有（1）（2）干涉物件，應采用導波管進行測量。安裝選擇天線尺寸：天線越大，波束角越小，干擾回波將越弱。天線調整：將天線調整到測量位置。導波管：導波管用來避免干擾回波。罐內安裝（QXD801、QXD802）標準安裝雷達天線不可向罐壁傾斜。為了使溫度影響化，在對接法蘭的連接處須***使用彈簧墊圈。桿式天線須***伸出安裝短管。垂直放置桿式天線，不要讓雷達束指向罐壁。罐內安裝（QXD803）標準安裝雷達天線不可向罐壁傾斜。喇叭天線須***延伸出安裝短管，否則應使用天線延伸管。喇叭天線須***調整至垂直，不要讓雷達束指向罐壁。安裝短管較長時使用天線延伸管當喇叭長度小于安裝短管長度時，應使用天線延伸管。如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。導波管內安裝雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）測量管內壁須***平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管?？梢酝ㄟ^預先焊接的法蘭盤或焊接頭延長測量管。須***注意：焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁須***保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。

測量條件
注意事項

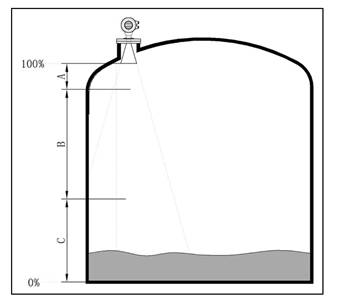

測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
理論上測量達到天線的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的至少100mm。
對于過溢保護，可定義一段距離附加在盲區上。
測量范圍與天線有關。
隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。
接線方式

調試
QXD800可以通過三種方式調試：

通過顯示調整模塊QXPM
通過調試軟件QXSOFT
通過HART手持編程器

現場編程模塊（QXPM）QXPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。QXPM

通過QXSOFT軟件調試
無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。

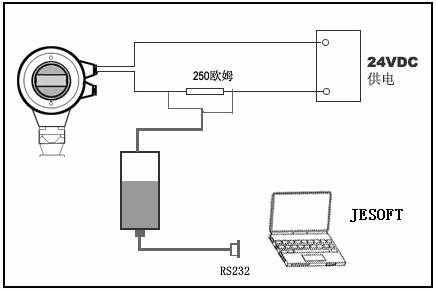

使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。

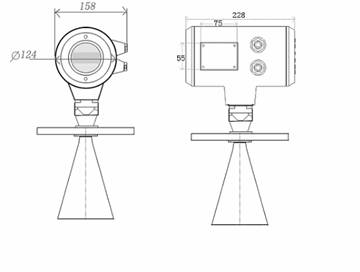

QXD800系列尺寸

編程器尺寸

技術數據：

基本參數
工作頻率：6.8GHz
波束角： 24°QXD801, QXD802
18°QXD803 帶DN150法蘭
14°QXD803 帶DN200法蘭
12°QXD803 帶DN250法蘭
測量范圍：0…35m
重復性：±3mm
分辨率：1mm
采樣：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精度：<0.1%

天線材質 QXD801、QXD802為PP/PTFE
QXD803 為316L不銹鋼

通訊接口 HART通訊協議

過程連接 QXD801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，：
QXD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150
QXD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250

電源電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA

環境條件溫度：－40℃…＋80℃
容器壓力（表壓）－1…40bar

防爆認證 ExiaII C T6

外殼保護等級 IP68

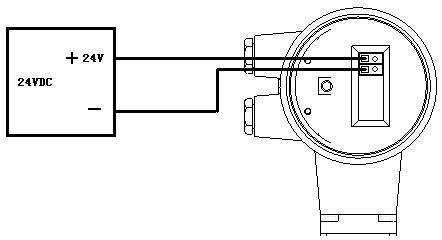

兩線制接線供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm）

五、選型說明

QXD801	智能雷達物位計
代號	防爆
P	標準型 ( 非防爆 ) 電流信號輸出 (4 … 20mA)HART 協議
I	本安型 (Exia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議
D	本安型＋隔爆型 (Exd ia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議
代號	天線型式 / 材料 / 過程溫度
SP	棒式 /PP/-40 … 100 ℃
SF	棒式 /PTFE/-40 … 120 ℃
代號	過程連接
G	螺紋 G1 ? A
N	螺紋 1 ? NPT
A	DN50 PN16C 型 316L 不銹鋼法蘭
B	DN80 PN16C 型 316L 不銹鋼法蘭
C	DN100 PN16C 型 316L 不銹鋼法蘭
D	DN150 PN16C 型 316L 不銹鋼法蘭
E	DN200 PN16C 型 316L 不銹鋼法蘭
F	DN250 PN16C 型 316L 不銹鋼法蘭
代號	容器接管長度
A	50mm
B	100mm
C	200mm
D	250mm
E	300mm
Y	特殊約定
代號	外殼 / 防護等級
L	鋁 /IP67
代號	電纜進線
M	M20*1.5
N	?NPT
代號	現場顯示
無顯示
X	數字顯示
代號	編程器
B	帶
不帶
0-Nm	量程
QXD801	P	SP	A	A	L	M	X	0-8m

QXD802	智能雷達物位計
代號	防爆
P	標準型 ( 非防爆 ) 電流信號輸出 (4 … 20mA)HART 協議
I	本安型 (Exia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議
D	本安型＋隔爆型 (Exd ia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議
代號	天線型式 / 材料
SF	棒式 /PTFE
代號	過程連接
FA	PTFE 翻邊， 316L 不銹鋼法蘭 DN50 PN16 C 型
FB	PTFE 翻邊， 316L 不銹鋼法蘭 DN80 PN16 C 型，
FC	PTFE 翻邊， 316L 不銹鋼法蘭 DN100 PN16 C 型，
FD	PTFE 翻邊， 316L 不銹鋼法蘭 DN150 PN16 C 型，
FE	PTFE 翻邊， 316L 不銹鋼法蘭 DN200 PN16 C 型，
FF	PTFE 翻邊， 316L 不銹鋼法蘭 DN250 PN16 C 型，
代號	容器接管長度
A	50mm
B	100mm
C	200mm
D	250mm
E	300mm
Y	特殊約定
代號	密封 / 過程溫度
P	普通密封 /-40 … 100 ℃
G	高溫密封 /-40 … 150 ℃帶散熱片
代號	外殼 / 防護等級
L	鋁 /IP67
代號	電纜進線
M	M20*1.5
N	?NPT
代號	現場顯示
無顯示
X	數字顯示
代號	編程器
B	帶
不帶
0-Nm	量程
QXD802	P	SF	FA	A	P	L	M	X	0-8m

QXD803	智能雷達物位計
代號	防爆
P	標準型 ( 非防爆 ) 電流信號輸出 (4 … 20mA)HART 協議
I	本安型 (Exia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議
D	本安型＋隔爆型 (Exd ia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議
代號	天線型式 / 材料
A	導波管 / 不銹鋼 316L
B	喇叭天線 76mm/ 不銹鋼 316L
C	喇叭天線 96mm/ 不銹鋼 316L
D	喇叭天線 146mm/ 不銹鋼 316L
E	喇叭天線 196mm/ 不銹鋼 316L
F	喇叭天線 242mm/ 不銹鋼 316L
代號	天線延長管
1	無
2	200mm
3	300mm
4	400mm
代號	過程連接
A	法蘭 DN50 PN16 C 型不銹鋼 316L
B	法蘭 DN80 PN16 C 型不銹鋼 316L
C	法蘭 DN100 PN16 C 型不銹鋼 316L
D	法蘭 DN150 PN16 C 型不銹鋼 316L
E	法蘭 DN200 PN16 C 型不銹鋼 316L
F	法蘭 DN250 PN16 C 型不銹鋼 316L
G	G2 1 / 2 A 螺紋
Y	特殊約定
代號	密封 / 過程溫度
P	普通密封 /-40 … 120 ℃
G	高溫密封 /-40 … 250 ℃帶散熱片
代號	外殼 / 防護等級
L	鋁 /IP67
代號	電纜進線
M	M20*1.5
N	?NPT
代號	現場顯示
無顯示
X	數字顯示
代號	編程器
B	帶
－	不帶
0-Nm	量程
QXD803	P	B	1	A	P	L	M	X	0-8m
